| SINGLE DRUM SPIRAL FREEZER
|
| SINGLE DRUM SPIRAL FREEZER는 비교적 작은 면적에서 대량의 제품을 고효율로 동결이 가능합니다. 기본동결량은 약250kg/h – 3000kg/h 입니다.
|
| 사용부분
|
|
|
스파이럴 프리저는 넓은 영역에서 사용이 가능하며 빵생지, 수산물, 면류, 육류, 가금류, 유제품등의 단일 제품냉동에 사용됩니다.
|
| 특징 |
1.동결기 외부는 스테인레스로 적용, 내부는 우레탄으로 보호, 보온시스템으로 제작됩니다. 하단은 225mm두께의 스테인레스로 침수 및 누수를 완전히 방지합니다.
2.컨베이어벨트는 고강도SUS304 스테인레스로 제작되며, 완전자동화로 운행이 쉽고, 사용수명이 오래 갑니다.
3.증발기팬, 배관등을 공업용 알루미늄합금으로 제작하여 열전도성이 우수합니다.
4.컨트롤판넬은 SUS304 스테인레스로 제작하고, 차단기, PLC 및 터치스크린을 적용합니다.
5.안전설비 : 컨베이어감응기, 벨트조절감응기, 긴급정지알람장치등의 설비로 안전운행을 보장합니다.
|

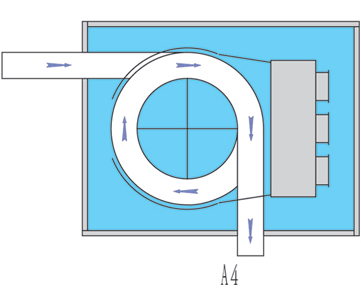

| 냉풍 순환방식 - 동결제품에 따라 냉풍순환방식을 A, B 2종류중 하나를 선택할 수 있습니다. |
|
|
| 참고사양 |
| 구분 |
동결량(kg/h) |
입구온도 |
출구온도 |
고내온도 |
냉동시간 |
냉동능력(kw) |
동력량(kw) |
냉매 |
| SS-300 |
300 |
+50℃ |
-18℃ |
-35℃ |
15~75 분 조절가능 |
50 |
12 |
R717/R22/R404a |
| SS-400 |
400 |
70 |
16 |
| SS-500 |
500 |
20~120 분 조절가능 |
85 |
18 |
| SS-750 |
750 |
135 |
20 |
| SS-1000 |
1000 |
170 |
25 |
|
참조 : 1. 동결량은 치킨조각을 참고로 계산, 동결능력은 +35°C/-42°C 적용한 사양입니다.
2. 위의 사양은 일반적인 참고표로 고객의 요청에 따라 변경될 수 있습니다. |
| 주요 사이즈 |
| 구분 |
L1 |
L |
L2 |
W |
H |
H1 |
외형사이즈 |
| SS-300 |
2000 |
5600 |
500 |
4300 |
3000 |
50~100 |
5600 X 4300 X 3000 |
| SS-400 |
5900 |
4700 |
3000 |
5900 X 4700 X 3000 |
| SS-500 |
6600 |
5300 |
3000 |
6600 X 5300 X 3000 |
| SS-750 |
6600 |
5300 |
4000 |
6600 X 5300 X 4000 |
| SS-1000 |
7200 |
6000 |
4000 |
7200 X 6000 X 4000 |
|
| 구조도 |
|
|
| 1. 입구터미널 | 2. 증발기 | 3. 장력장치 | 4. 출구터미널 | 5. 보온판넬 |
| 6. 주 구동장치 | 7. 드럼 | 8. 벨트 | 9. 순환팬 | 10. 컨트롤판넬 |
|
|
